کابلشوهای دوفلزی

کابلشوهای دوفلزی

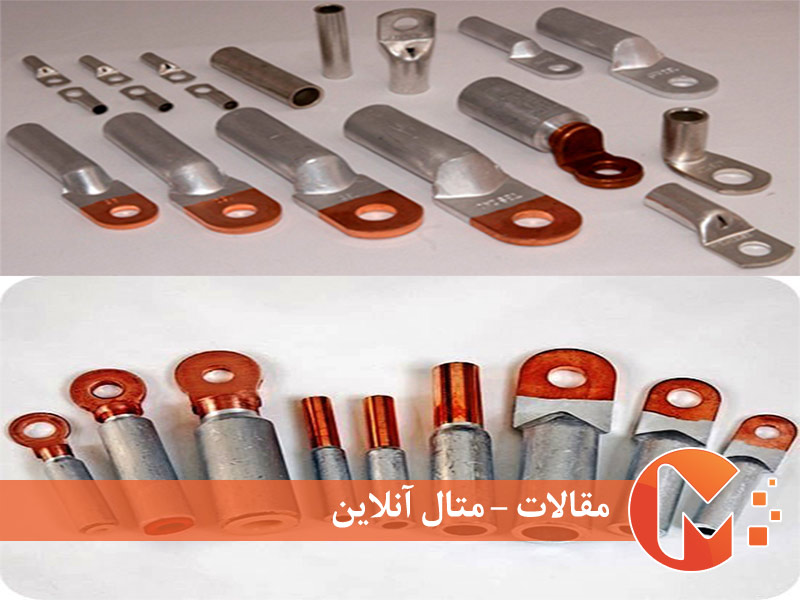

برای جلوگیری از ارتباط مستقیم هادی آلومینیومی به شین مسی از کابلشوهای دوفلزی استفاده می‌شود .

کابلشوهای دوفلزی، برای جلوگیری از ارتباط مستقیم هادی آلومینیومی به شین مسی بکار می‎روند. بطور کلی دو نوع کابلشوی دو فلزی رایج است که در نوع اول، فصل مشترک مس - آلومینیوم در بخش کف‎های کابلشو قرارگرفته، در حالیکه در نوع دوم این بخش در قسمت لول‎های کابلشو است. نتایج حاصل از آزمون پیرشدگی الکتریکی نشان می‎دهد در حالی که در ابتدای نصب دونوع کابلشو،مقاومت اتصال و مقاومت کلی تقریباٌ یکسان است ولی پایداری الکتریکی کابلشوی نوع اول مناسب نمی‎باشد. در کابلشوی نوع اول، برای جبران تفاوت هدایت الکتریکی، مساحت بخش کفه‎ای کابلشو افزایش داده شده است. با این حال پایداری مقاومت کابلشوی نوع اول قابل قبول نیست. فصل مشترک مس - آلومینیوم در کابلشوی نوع اول، به دلیل مسائلی از قبیل حضور عیوب ناشی از فورج و پیچیدگی فصل مشترک استعداد بالاتری برای تشکیل فازهای بین فلزی دارد و بیشترین دمای کابلشوی نوع اول در نزدیکی فصل مشترک مس- آلومینیوم است، در حالی که در نوع دوم این طور نیست. در کابلشوی نوعاول پس از نصب، بین بخش آلومینیومی کابلشو و شین مسی اتصال و ارتباط برقرار می‎شود که این امر مغایر با اهداف کاربرد دوفلزی‎ها است و خود باعث بروز مشکلات ناشی از خوردگی گالوانیک خواهد گردید. اگرچه دو نوع کابلشو در ابتدا شرایطی کاملاً یکسان دارند، اما در حین سرویس دهی و با بررسی‎های انجام شده ( ریزساختاری و شبیه سازی توزیع دمایی) کابلشوی نوع اول در مقایسه با کابلشوی نوع دوم به سرعت تخریب شده وباعث افزایش تلفات می‎گردد. به‎عبارت دیگر، پایداری اتصال در کابلشوی نوع دوم بسیار بیشتر از نوع اول می‎باشد.
